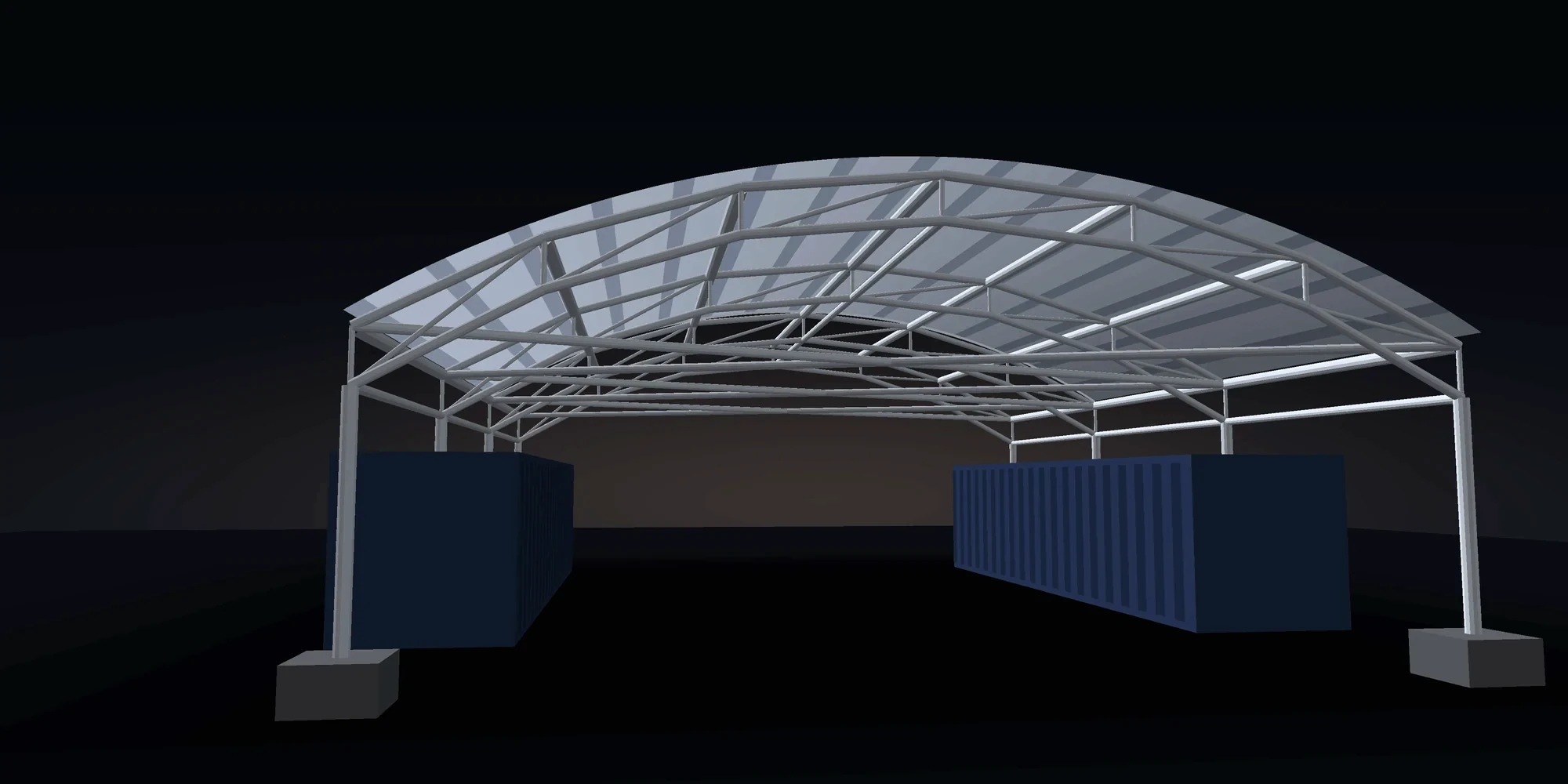

Cobertizo tubular · Contenedores ISO 40 ft

Doce metros de claro.
Ocho apoyos.
Seis no son nuestros.

La estructura descansa sobre dos cajas del cliente que no podemos certificar. Todo el diseño gira alrededor de ese hecho.

12.102m
de claro entre ejessin columna intermedia
144/144
barras verificanAISC 360-16, ASD ASCE 7-16
157
conexiones calculadasninguna por encima de 1.0
0.829
peor rationudo 33, unión tubular

01 Secuencia de montaje

Siete etapas. En este orden.

El orden no es sugerencia: cada etapa sostiene la anterior. La lámina E-12 lo fija y prohíbe alterarlo sin autorización.

Etapa 01 / 07
Terreno y cajas existentes

02 La cercha tipo

Un arco de radio real, no una poligonal.

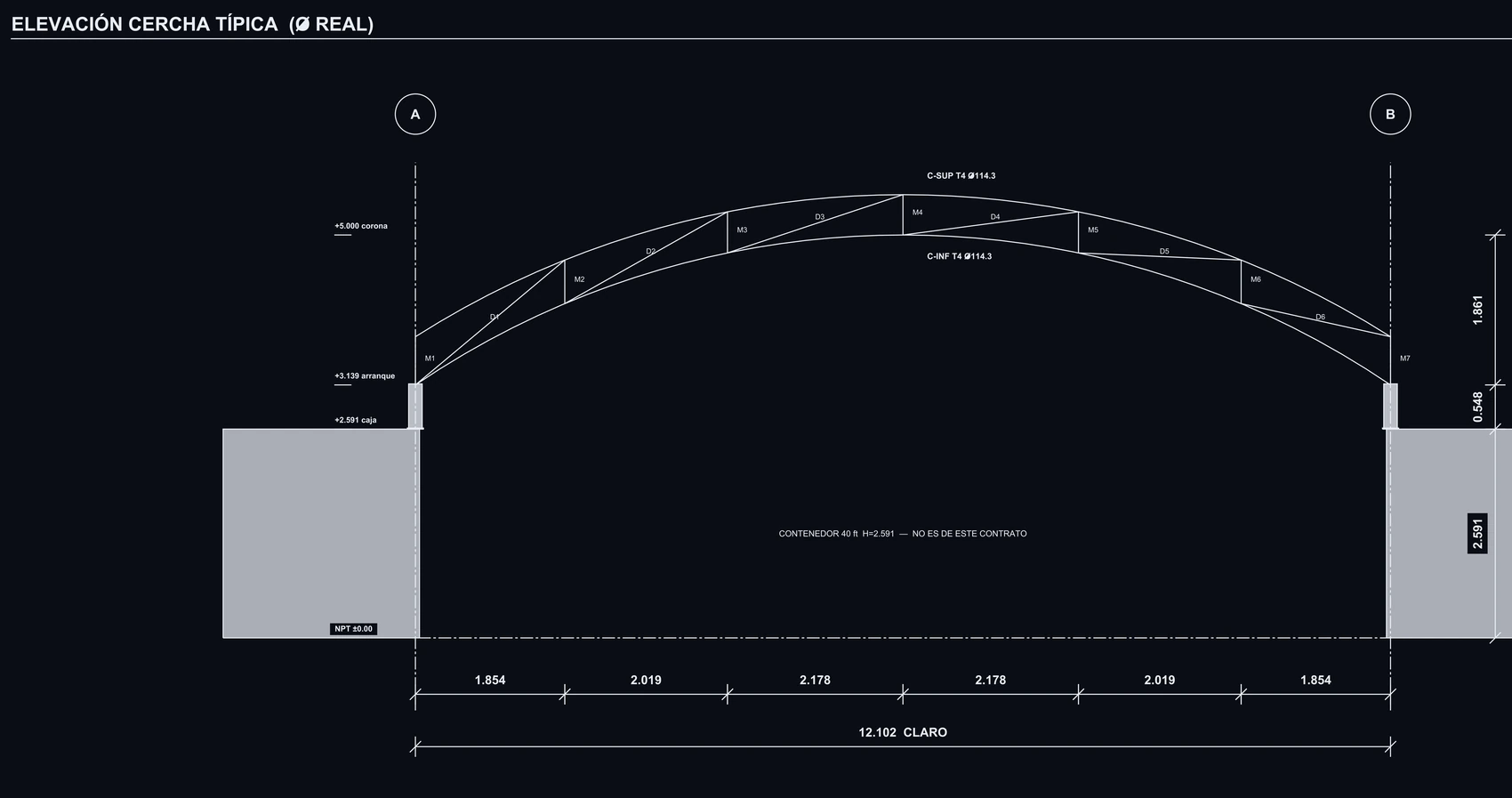

Elevación de la cercha típica con cotas de claro, arranque, corona y flecha

Fig. 01 — Elevación de la cercha típica · lámina E-04

Dos cordones concéntricos de Ø114.3 mm curvados a radio constante, con alma de Ø60.3. Tres cerchas idénticas; la cuarta es distinta porque es la única que llega a piso.
Claro entre ejes
12.102 m
Arranque de arco
+3.139 m
Corona
+5.000 m
Flecha
1.861 m
Radio cordón sup.
11.268 m
Poste sobre caja
0.548 m

Se corta a radio real y se preensambla en piso. La nota de fabricación de la lámina es explícita: «las diagonales no se cortan aún; su ángulo contra el cordón queda bajo el mínimo de 30° para junta CHS directa».

03 Apoyarse en cajas ajenas

El apoyo es de 0.548 m. Lo demás lo pone el cliente.

Seis de los ocho apoyos bajan apenas medio metro y aterrizan en el esquinero ISO 1161 del contenedor — nunca en la lumbrera. Placa de 200×200×12.7 mm con cuatro anclas M16 galvanizadas.

Los dos apoyos restantes son de la cercha 04, que queda fuera de la caja de 40 ft y por eso baja a dado de concreto con un poste de 2.639 m. No son intercambiables, y el plano lo advierte en mayúsculas.

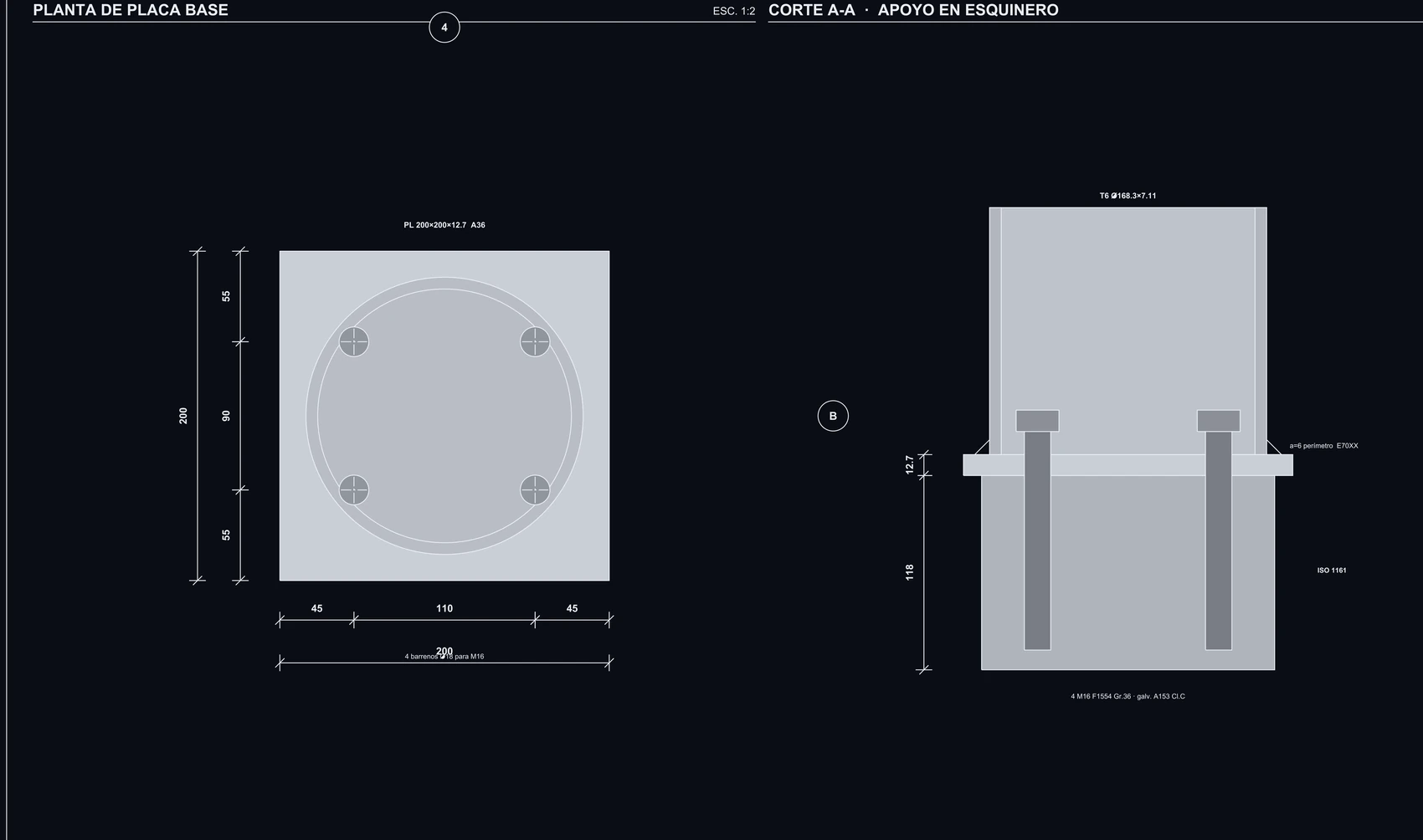

Planta de placa base y corte del apoyo sobre esquinero de contenedor

Fig. 02 — Apoyo sobre esquinero · lámina E-07

Placa base PL 200×200×12.7 A36, cuatro barrenos Ø18 para M16 F1554 Gr.36 galvanizadas A153 Cl.C, filete a=6 en el perímetro con E70XX.

04 La acción que manda

Vista isométrica del conjunto con la cubierta parcialmente montada

Fig. 03 — Conjunto · render desde el modelo

Generado con la geometría del modelo de análisis: 64 nodos y 144 barras, cada tubo con su diámetro de entrega.

Aquí el viento no carga. Levanta.

Una cubierta curva y ligera en zona costera trabaja en succión. La combinación que manda el anclaje es ASD 0.6D+0.6W: el peso propio se reduce al 60% y el viento tira hacia arriba.

Tracción puntual máx.
27.78 kN
Suma por contenedor
109.26 kN
Compresión máx.
32.87 kN

La distinción no es cosmética. La tracción puntual dimensiona el ancla y la placa de cada apoyo; la suma del costado dimensiona la viga de reparto sobre la caja. Confundirlas fue un error de la revisión anterior, y quedó anotado en el modelo para que no se repita.

05 157 conexiones

Ninguna al límite. Y sabemos cuál es la peor.

Cada nudo se calculó individualmente: 137 uniones tubulares y 20 con placa de extremo. La mediana queda en 0.115 — el conjunto está lejos de su capacidad.

La peor es 0.829, en el nudo 33. Cero por encima de 1.0.

06 Planos de taller

No entregamos un modelo. Entregamos cómo se corta.

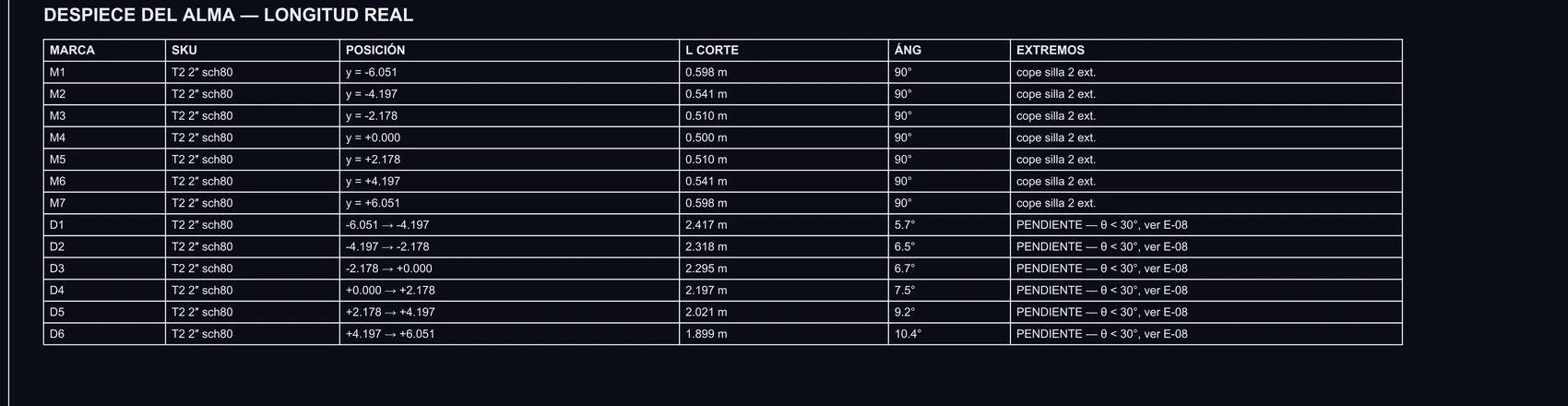

Tabla de despiece del alma con marca, posición, longitud de corte y ángulo

Fig. 04 — Despiece del alma · longitud real

Cada montante y cada diagonal con su marca, su posición sobre el eje, su longitud de corte al milímetro y su ángulo de extremo.

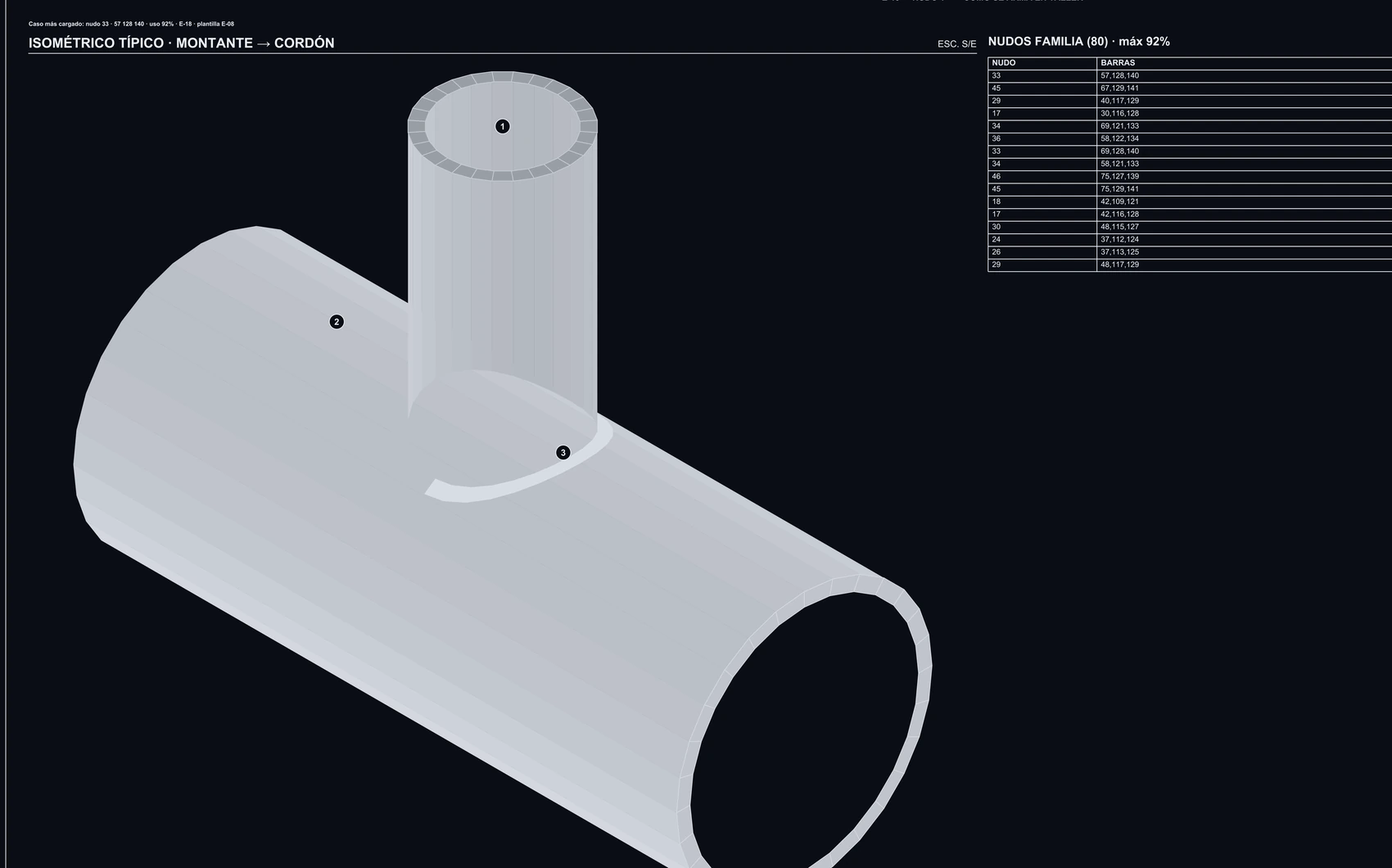

Ficha de nudo tubular tipo T con geometría de corte

Fig. 05 — Ficha de nudo tubular

Seis láminas de taller acompañan a las 23 estructurales: nudo T, nudo K, empalme, cabeza de columna y los casos fuera de rango de catálogo.

07 Lo que este proyecto no incluye

Escrito en nuestros propios planos.

Un alcance honesto se declara en la lámina, no en una conversación que nadie recuerda.

Del modelo al corte,
sin traducciones.

23 láminas estructurales, 6 de taller, memoria de 33 páginas y 157 conexiones calculadas una por una.
